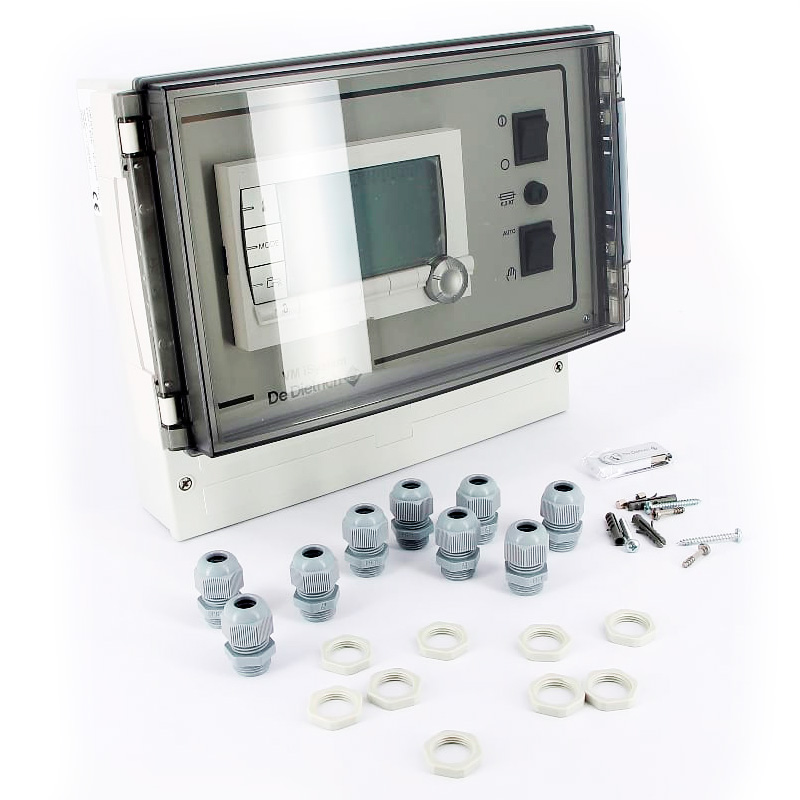

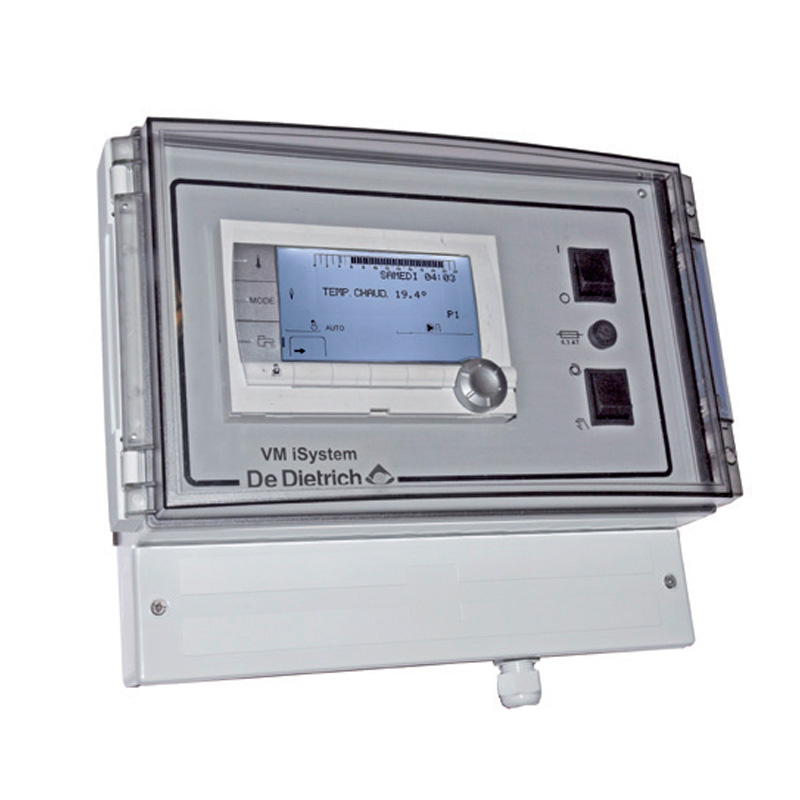

Настенный модуль Diematic VM iSystem AD281 для управления 2 контурами отопления (прямыми или смесительными)

Настенный модуль Diematic VM iSystem позволяет управлять 2 контурами отопления (прямыми или смесительными), 1 контуром ГВС и 1 вспомогательным выходом. Можно соединить между собой до 20 модулей Diematic VM iSystem и обеспечить различные варианты работы модуля (модулей).

Автономная работа одного или нескольких модулей VM iSystem. Он(и) используется (используются) для погодозависимого управления дополнительными контурами отопления и ГВС, которое не зависит от котла. В этом случае необходимо заказать датчик наружной температуры (Ед. пост. FM 46, дополнительное оборудование).

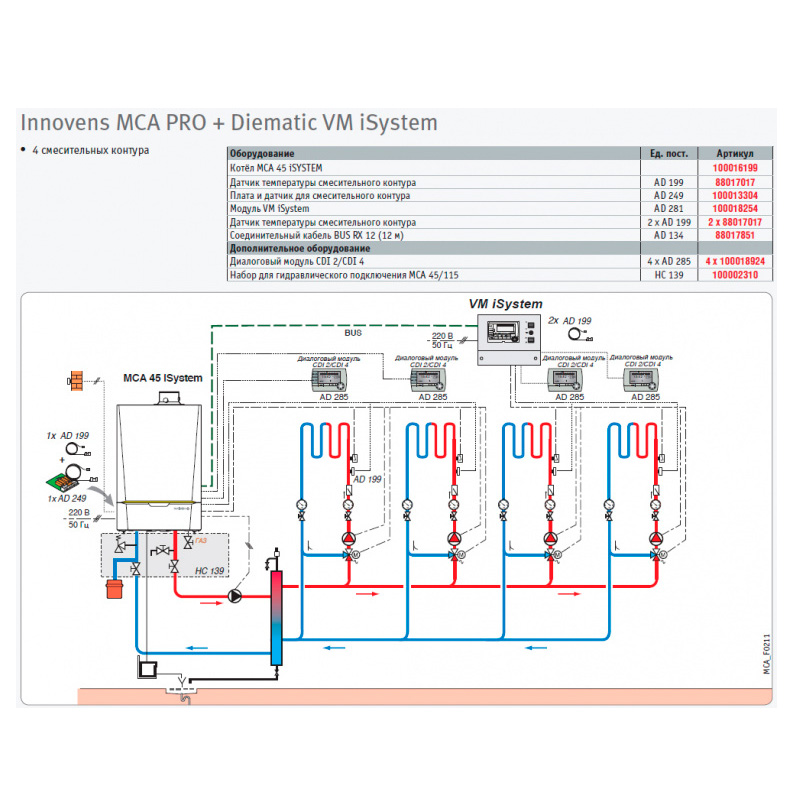

Совместная работа одного или нескольких модулей VM iSystem с существующим котлом или каскадом котлов. Модуль (модули) используется (используются) для погодозависимого управления дополнительными контурами отопления и ГВС. В этом случае VM iSystem при помощи кабеля BUS обменивается информацией с панелью управления Diematic 3, Diematic-m 3 или Diematic iSystem.

Кроме того, VM iSystem может управлять котлом через протокол OpenTherm (есть соответствующий выход на клеммной колодке VM iSystem), если котёл поддерживает данный протокол, или для любого котла при помощи вспомогательного выхода – управление «Вкл./Выкл.».

VM iSystem может управлять каскадом котлов:

• котлы с панелью управления Diematic 3, Diematic-m 3 или Diematic iSystem;
• котлы с поддержкой протокола OpenTherm (для каждого котла необходима плата интерфейса BUS-Opentherm).

VM iSystem имеет вспомогательный выход, который можно использовать для управления котлом – сигнал «Вкл./Выкл.», для управления циркуляционным насосом, для управления насосом первичного контура, для управления 2-ым ёмкостным водонагревателем, для передачи сигнала о неисправности и т.д. Также модуль VM iSystem имеет вход 0-10 В, который можно сконфигурировать для удалённого управления сигналом «Вкл./Выкл.».
