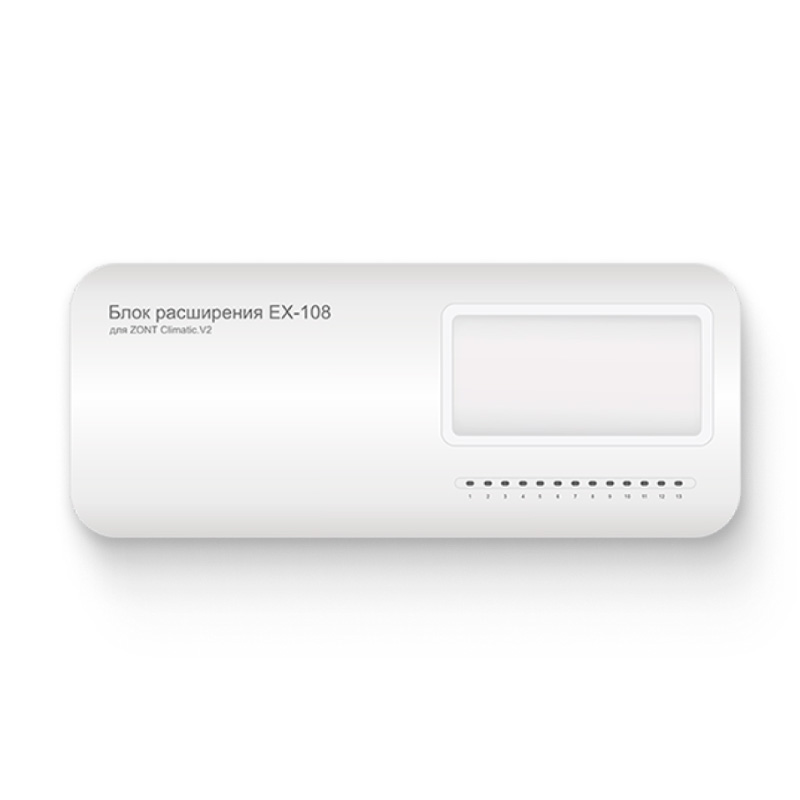

Блок расширения EX-108 для ZONT Climatic.V2

Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и контроллером STOUT Thermatic 3001, предназначен для увеличения количества регулируемых контуров системы отопления.

Блок расширения при подключении к основному прибору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному основному прибору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2 или контроллером STOUT Thermatic 3001, может включать до 16 управляемых контуров.

Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).

Обмен данными блока с основным прибором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.

Совместимость с устройствами
• ZONT Climatic.V2
• STOUT Thermatic 3001

Входы/выходы
• 9 релейных выходов
• 3 аналоговых входа NTC

Поддерживаемые интерфейсы
• RS-485
• 1-Wire
