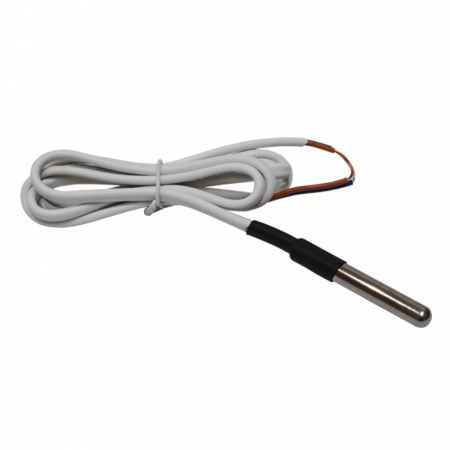

Датчик температуры теплоносителя DS18B20

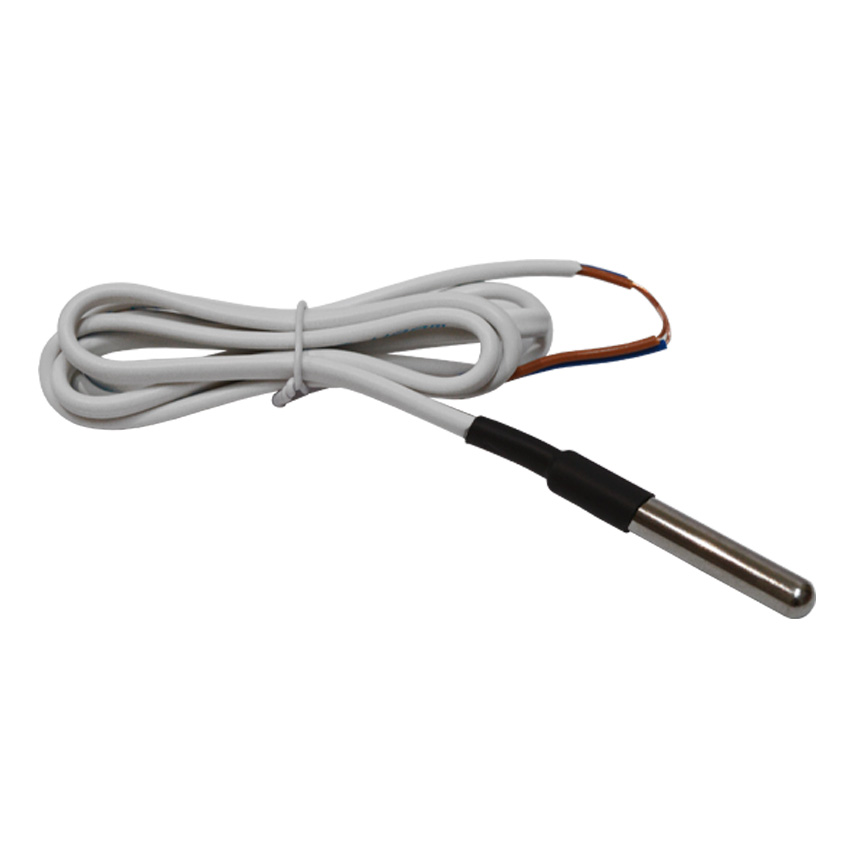

Проводной цифровой датчик температуры ZONT DS18В20 (тип DS18S20) в металлической гильзе. Предназначен для измерения температуры теплоносителя системы отопления. Защищен от влаги. Не требует калибровки. Длина провода 1 м. Диапазон измеряемых температур: от -55 до +125 °C.

Особенности подключения и использования:

• Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт.;
• Удаленность последнего датчика в шлейфе не может превышать 100 м.;
• Максимально допустимое расстояние датчика от шлейфа — 0,7 м.;
• Минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2м.;
• Нельзя подключать датчики в одну точку;
• Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
• Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

Датчик подключается по двухпроводной схеме:
Необходимо синий провод (VDD) подключить к минусовому проводу шлейфа, а коричневый провод (DQ) подключить к сигнальному (плюсовому) проводу шлейфа.
